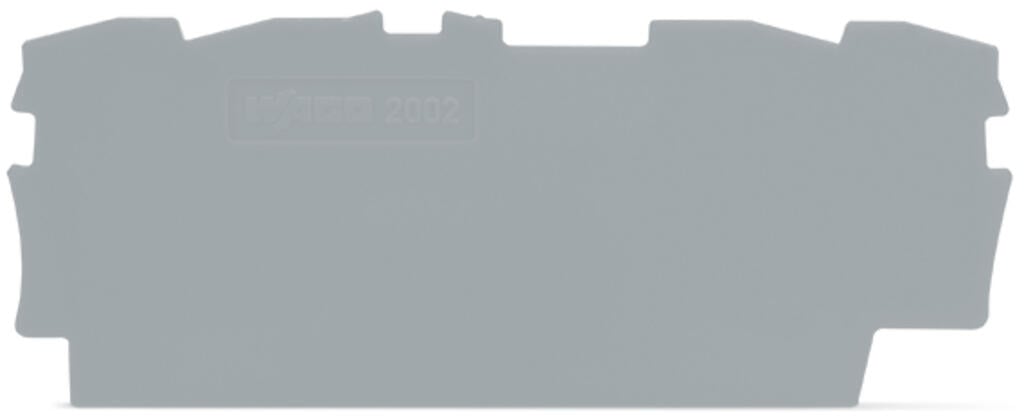

Geometrische Daten
| Breite | 0,8 mm / 0.031 inch |
| Höhe | 70 mm / 2.756 inch |
| Tiefe | 28,9 mm / 1.138 inch |
Mechanische Daten
| Montageart | anrastbar |
Werkstoffdaten
| Hinweis Werkstoffdaten | Informationen zu Materialangaben finden sie hier |
| Farbe | grau |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Brandlast | 0,051MJ |
| Gewicht | 1,6g |
Umgebungsbedingungen
Umweltprüfungen
| Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel |
DIN EN 50155 (VDE 0115-200):2022-06 |
| Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Schocken |
DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum/Einbauort | Lebensdauerprüfung Kategorie 1, Klasse A/B |
| Funktionsprüfung mit rauschförmigen Schwingen | Prüfung nach Pkt. 8 der Norm bestanden |
| Frequenz | f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung | 0,101g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse | 10 Min. |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen | Bestanden |
| Spannungsfallmessung vor und nach jeder Achse | Bestanden |
| Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens | Prüfung nach Pkt. 9 der Norm bestanden |
| Frequenz | f1 = 5 Hz bis f2 = 150 Hz |
| Beschleunigung | 0,572g (höchster Prüfpegel bei allen Achsen verwendet) |
| Prüfdauer je Achse | 5 Std. |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen | Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse | Bestanden |
| Schockprüfung | Prüfung nach Pkt. 10 der Norm bestanden |
| Schockform | Halbsinus |
| Beschleunigung | 5g (höchster Prüfpegel bei allen Achsen verwendet) |
| Schockdauer | 30 ms |
| Anzahl der Schocks Achse | 3 pos. und 3 neg. |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen | Bestanden |
| Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse | Bestanden |
| Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen | Bestanden |
