Bemessungsdaten gemäß IEC/EN
Bemessungsdaten gemäß
IEC/EN 60947-7-1
Überspannungskategorie
III
III
II
Verschmutzungsgrad
3
2
2
Bemessungsspannung
400 V
-
-
Bemessungsstoßspannung
6 kV
-
-
Bemessungsstrom
16 A
-
-
Bemessungsdaten gemäß UL
Approbationsdaten gemäß
UL 1059
Use Group
B
C
D
Bemessungsspannung
300 V
300 V
-
Bemessungsstrom
15 A
15 A
-
Bemessungsdaten gemäß CSA
Approbationsdaten gemäß
CSA 22.2 No 158
Use Group
B
C
D
Bemessungsspannung
300 V
300 V
-
Bemessungsstrom
15 A
15 A
-
Ex-Angaben
| Verweis explosionsgefährdete Bereiche | Siehe Downloads – Dokumentation – Weitere Informationen: Technischer Anhang; Technische Erläuterungen |
| Bemessungsdaten gemäß | ATEX: KIWA 17 ATEX 0030 U / IECEx: KIWA 17.0014U (Ex ec IIC Gc) |
| Bemessungsspannung EN (Ex e II) | 440V |
| Bemessungsstrom (Ex e II) | 17A |
Verlustleistung
| Verlustleistung, pro Pol (Potential) | 0,341W |
| Bemessungsstrom IN zur Verlustleistungsangabe | 16A |
| Widerstandswert zur stromabhängigen Verlustleistungsangabe | 0,001Ω |

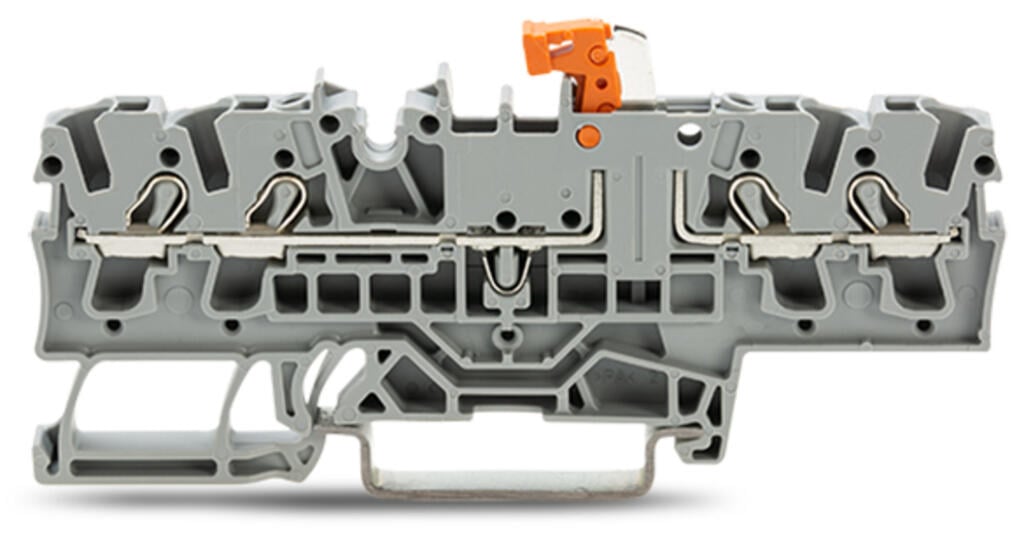

Anschlussdaten
| Klemmstellen | 4 |
| Gesamte Anzahl der Potentiale | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl Brückeraufnahmen | 2 |
Anschluss 1
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Betätigungsart | Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe | Kupfer |
| Nennquerschnitt | 2,5 mm² |
| Eindrähtiger Leiter | 0,25 … 4 mm² / 22 … 12 AWG |
| Eindrähtiger Leiter; direkt steckbar | 0,75 … 4 mm² / 18 … 12 AWG |
| Feindrähtiger Leiter | 0,25 … 4 mm² / 22 … 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar | 1 … 2,5 mm² / 18 … 14 AWG |
| Hinweis (Leiterquerschnitt) | Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge | 10 … 12 mm / 0.39 … 0.47 inch |
| Verdrahtungsrichtung | Frontverdrahtung |
